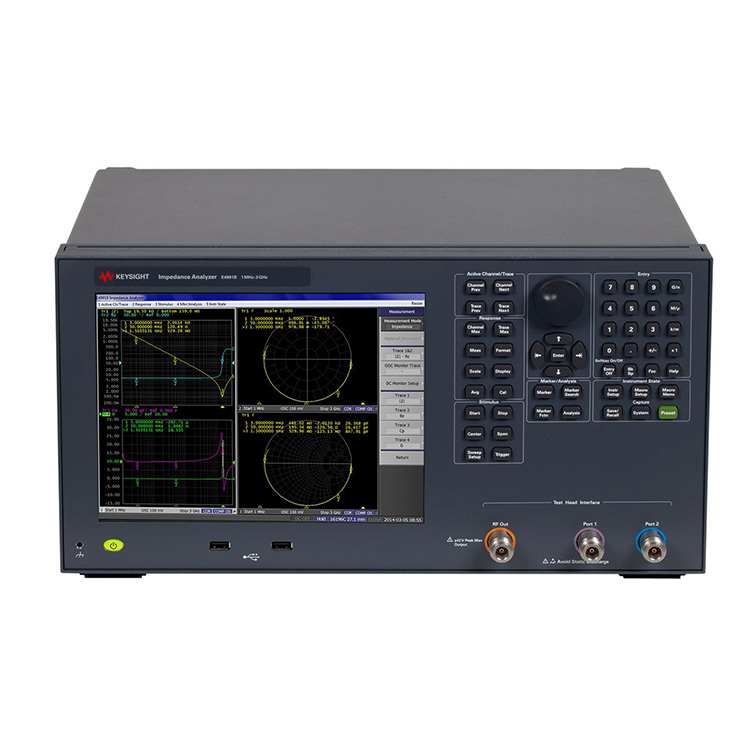

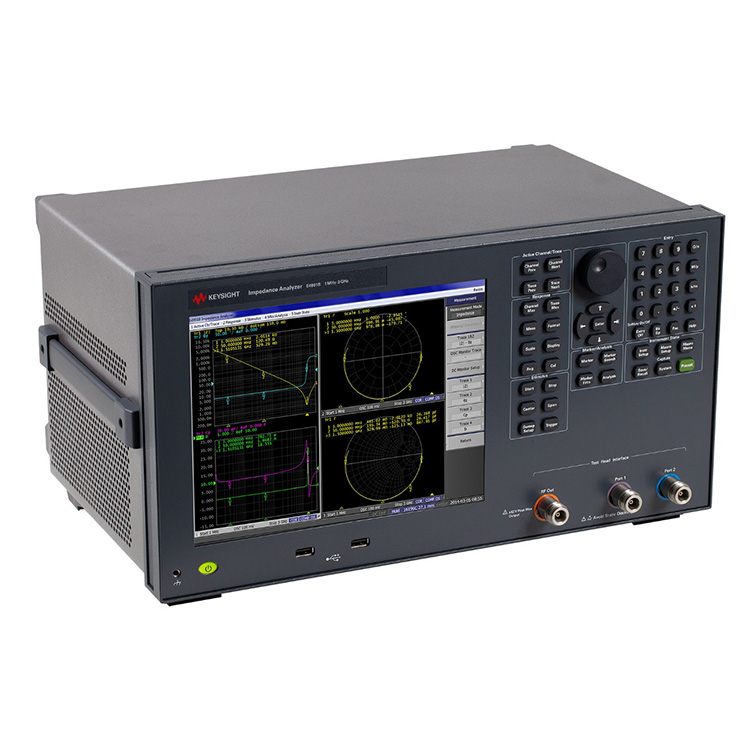

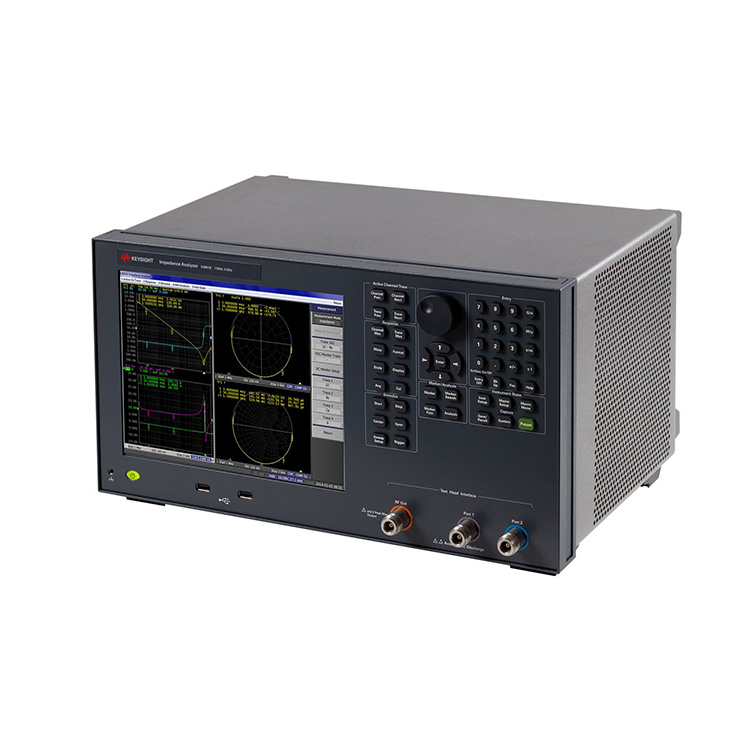

ທ່ານສາມາດຫມັ້ນໃຈໄດ້ໃນການຊື້ເຄື່ອງວິເຄາະ Impedance E4991B ຈາກໂຮງງານຂອງພວກເຮົາ.The E4991B Impedance Analyzer ທີ່ມີລະດັບຄວາມຖີ່ຂອງ 1 MHz ກັບ 3 GHz, 0.65% ຄວາມຖືກຕ້ອງພື້ນຖານໃນໄລຍະ impedance ກວ້າງ, ທາງເລືອກການວັດແທກວັດສະດຸສໍາລັບການວິເຄາະຄຸນລັກສະນະອຸນຫະພູມແລະຫນ້າທີ່ອ່ານໂດຍກົງຂອງ permittivity ແລະ permeability.
ທ່ານສາມາດຫມັ້ນໃຈໄດ້ໃນການຊື້ເຄື່ອງວິເຄາະ Impedance E4991B ຈາກໂຮງງານຂອງພວກເຮົາ. E4991B Impedance Analyzer 1 MHz - 3 GHz
Keysight E4991B Impedance Analyzer ແມ່ນການແກ້ໄຂທີ່ສົມບູນແບບສໍາລັບການກໍານົດລັກສະນະແລະການປະເມີນອົງປະກອບເອເລັກໂຕຣນິກ, ອຸປະກອນ semiconductor, ແລະວັດສະດຸ.
ທາງເລືອກຄວາມຖີ່ການຍົກລະດັບສາມ: 1 MHz ຫາ 500 MHz / 1 GHz / 3 GHz
ຄວາມຖືກຕ້ອງພື້ນຖານ ± 0.65% ແລະ 120 mΩ ຫາ 52 kΩ ຊ່ວງຄວາມເຂັ້ມຂຸ້ນ (ໄລຍະຄວາມຖືກຕ້ອງຂອງການວັດແທກ 10%)
ຕົວກໍານົດການວັດແທກ: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. ທາງເລືອກ 001 ແມ່ນຕ້ອງການ)
bias DC ໃນຕົວ (ທາງເລືອກ 001): 0 V ຫາ ± 40 V, 0 A ຫາ ± 100 mA
4-channel & 4-trace ໃນ LCD ສີ 10.4 ນິ້ວທີ່ມີຫນ້າຈໍສໍາຜັດ
ຟັງຊັນການວິເຄາະຂໍ້ມູນ: ການວິເຄາະວົງຈອນທຽບເທົ່າ, ການທົດສອບເສັ້ນຈໍາກັດ
ການວັດແທກວັດສະດຸ dielectric/magnetic (ທາງເລືອກ 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
ການວັດແທກຄຸນລັກສະນະຂອງອຸນຫະພູມ (ທາງເລືອກ 007) ແລະຄວາມສາມາດໃນການວັດແທກທີ່ຫນ້າເຊື່ອຖືໄດ້ (ທາງເລືອກ 010)
ທາງເລືອກການວັດແທກວັດສະດຸສະຫນອງຄວາມສາມາດໃນການວິເຄາະຄຸນລັກສະນະອຸນຫະພູມ (ທາງເລືອກ 007) ແລະຟັງຊັນການອ່ານໂດຍກົງຂອງ permittivity ແລະ permeability (ທາງເລືອກ 002).
ຊຸດການເຊື່ອມຕໍ່ສະຖານີ Probe (ທາງເລືອກ 010) ສະຫນອງການແກ້ໄຂການວັດແທກ impedance on-wafer ຫຼື micro-component ທີ່ຖືກຕ້ອງເຖິງ 3 GHz.
E4991B ຮອງຮັບອຸປະກອນທົດສອບຫຼາກຫຼາຍຊະນິດທີ່ອອກແບບມາເພື່ອເຮັດໃຫ້ການວັດແທກງ່າຍດາຍ ແລະເຊື່ອຖືໄດ້.
ບໍ່ວ່າທ່ານຈະຢູ່ໃນ R&D, QA ຫຼືການກວດສອບ, E4991B ແມ່ນການແກ້ໄຂທີ່ເຫມາະສົມສໍາລັບການກໍານົດລັກສະນະແລະການປະເມີນອົງປະກອບເອເລັກໂຕຣນິກ, ອຸປະກອນ semiconductor ແລະວັດສະດຸ.
ສໍາລັບການວັດແທກວັດສະດຸ, E4991B ເຮັດວຽກກັບຊຸດການວັດແທກວັດສະດຸ N1500A-005 ແລະສະຫນອງຄວາມງ່າຍຂອງການວັດແທກ (ສູງສຸດ 1 GHz), ຈາກການຕັ້ງຄ່າອຸປະກອນການລາຍງານການຜະລິດ.
| ຂໍ້ມູນເພີ່ມເຕີມ: | RF IV, ທີ່ເຫມາະສົມສໍາລັບການປະເມີນຜົນ impedance ທີ່ຖືກຕ້ອງການວິເຄາະວົງຈອນທຽບເທົ່າ (7 ແບບ) Meas ອຸປະກອນການ. (opt. 002) ການທົດສອບລັກສະນະອຸນຫະພູມ (opt. 007) on-wafer impedance meas. ມີສະຖານີ probe (opt. 010) 4 ຊ່ອງ, 4 ຮ່ອງຮອຍ |
| ຄວາມຖືກຕ້ອງພື້ນຖານ: | 0.65% |
| DC Bias: | 0 V ຫາ ±40 V, 0 A ຫາ ± 100 mA (ທາງເລືອກ 001) |
| ຄວາມຖີ່: | 1 MHz ຫາ 500 MHz / 1 GHz / 3 GHz |
| ຄວາມຖີ່ສູງສຸດ: | 3 GHz |
| ການວັດແທກ: | ວິທີການ RF-IV |
| ໄລຍະການວັດແທກ(ຄວາມຖືກຕ້ອງ <10%): | 120 mΩ ຫາ 52 kΩ |
| ຄຸນນະສົມບັດອື່ນໆ: | ການວິເຄາະວົງຈອນທຽບເທົ່າ, ການທົດສອບເສັ້ນຈໍາກັດ, ແລະອື່ນໆ, ການວັດແທກວັດຖຸ Dielectric / ສະນະແມ່ເຫຼັກ (ທາງເລືອກ 002), ການວັດແທກຄຸນລັກສະນະອຸນຫະພູມ (ທາງເລືອກ 007). |
| ຄຸນນະສົມບັດພິເສດ: | ບໍ່ມີ |
| ເປົ້າໝາຍ DUT: | ອຸປະກອນຈຸດປະສົງທົ່ວໄປ ວັດສະດຸ |
| ປະເພດ: | ເຄື່ອງວິເຄາະ impedance |
