Dongguan Qihang Electronic Technology Co., Ltd. R&S FSW43 Signal and Spectrum Analyzer ມີການອອກແບບລັກສະນະ & ການປະຕິບັດຕົວຈິງ & ລາຄາທີ່ແຂ່ງຂັນ, RBW (ຄວາມລະອຽດແບນວິດ): RBW ເປັນພາລາມິເຕີທີ່ໃຊ້ເພື່ອກໍານົດແບນວິດຂອງການກັ່ນຕອງຂອງເຄື່ອງວິເຄາະ. ມັນມີຜົນກະທົບຕໍ່ຄວາມສາມາດໃນການຈໍາແນກອົງປະກອບຄວາມຖີ່ທີ່ມີພື້ນທີ່ໃກ້ຊິດຢູ່ໃນສະເປກຕຣາ.
| ຕົວແບບ | ຊ່ວງຄວາມຖີ່ | ສິ່ງລົບກວນໄລຍະ | ສູງສຸດ. ຄວາມກວ້າງຂອງແຖບການວິເຄາະ |
| R&S®FSW43 ໝາຍເລກສັ່ງຊື້ 1331.5003.43 |
2 Hz - 43.5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz ຊົດເຊີຍ) |
512 MHz |
ສິ່ງລົບກວນໄລຍະຕໍ່າທີ່ບໍ່ມີການປຽບທຽບແລະຄວາມອ່ອນໄຫວທີ່ດີທີ່ສຸດໃນຕະຫຼາດ
ແບນວິດການວິເຄາະພາຍໃນ 8.3 GHz
ແບນວິດການວິເຄາະເວລາຈິງ 800 MHz
ເຄື່ອງບັນທຶກ SCPI ເຮັດໃຫ້ການສ້າງລະຫັດງ່າຍຂຶ້ນ
ລະດັບໄດນາມິກສູງເຮັດໃຫ້ປະສິດທິພາບ EVM ທີ່ໂດດເດັ່ນ
ການປະຕິບັດ RF ທີ່ຕອບສະຫນອງຄວາມຕ້ອງການທີ່ແນ່ນອນ

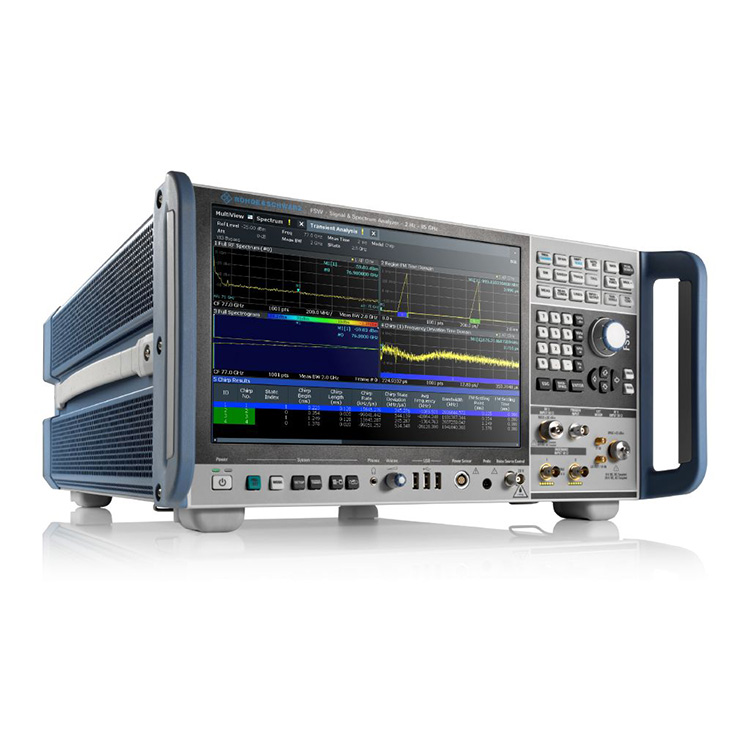

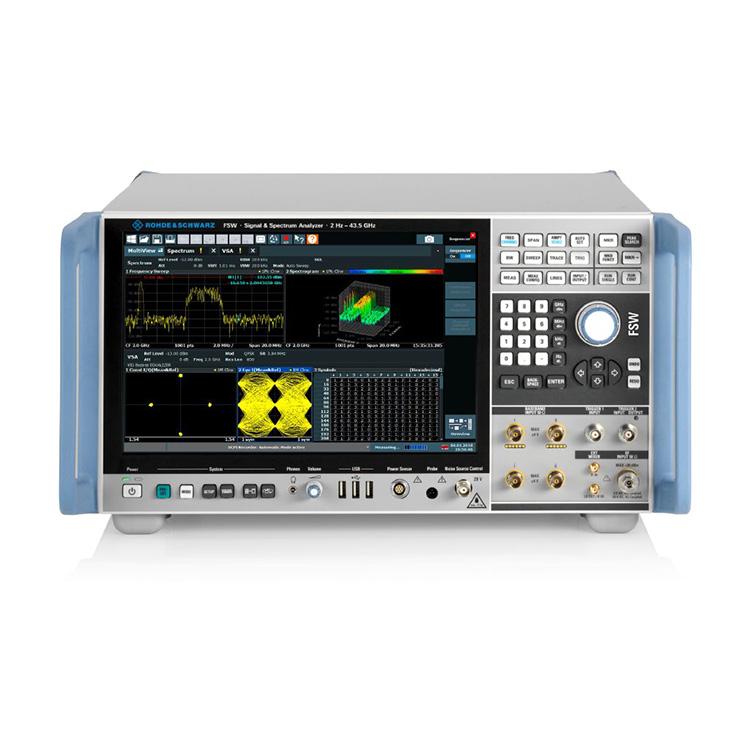

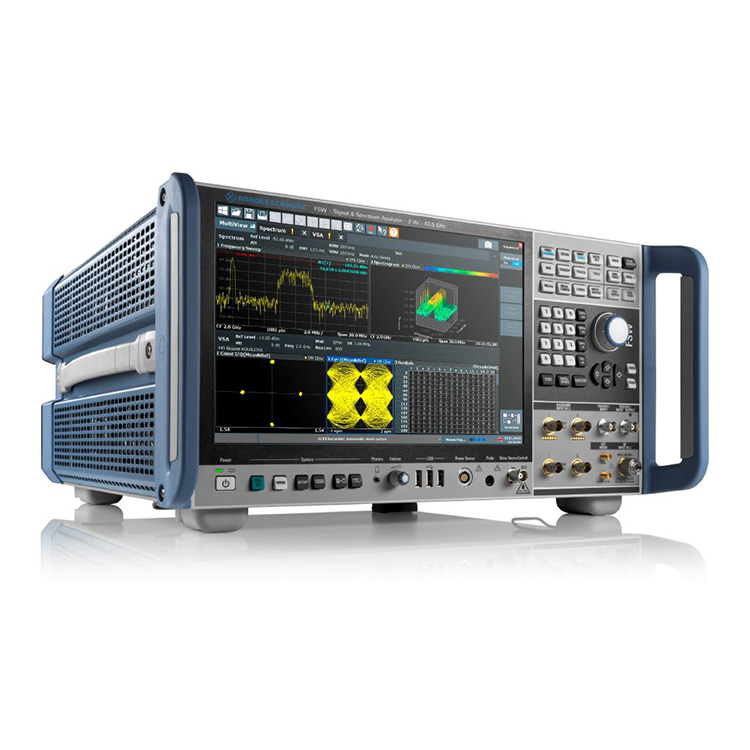

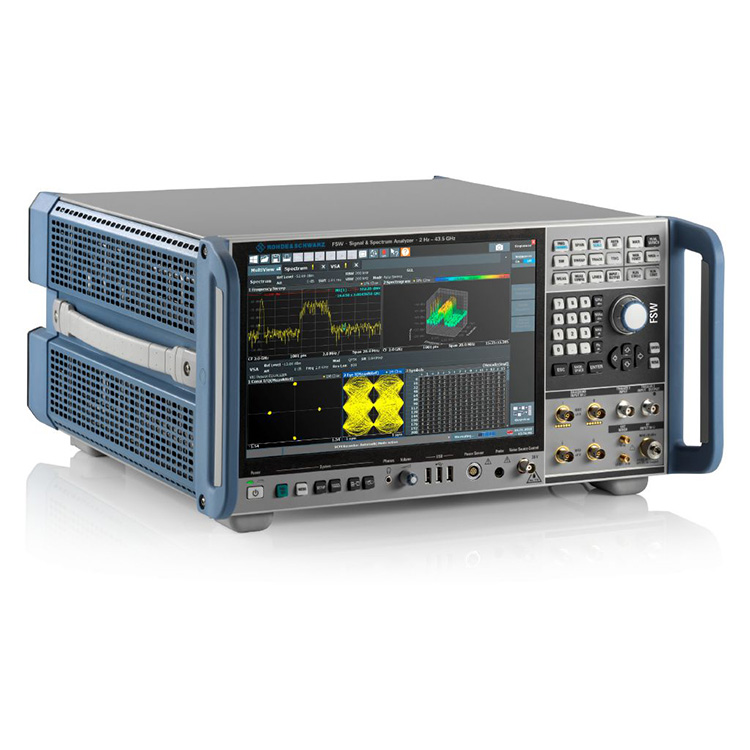

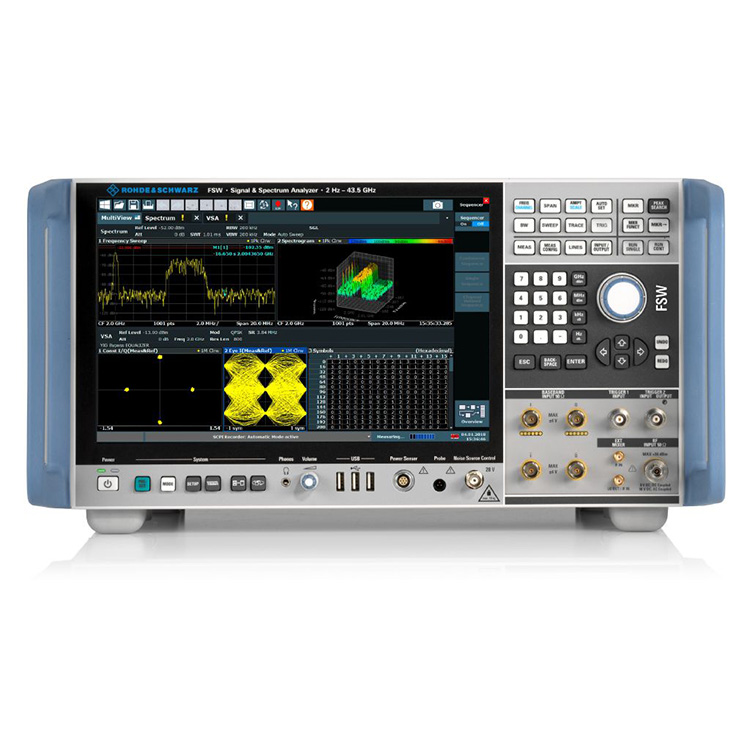

R&S FSW43 Signal and Spectrum Analyzer ກໍານົດຄືນໃຫມ່ຂອງສັນຍານແລະການວິເຄາະ spectrum ເທິງຂອງເສັ້ນ, ສະຫນອງການລົບກວນໄລຍະ RF ທີ່ດີກວ່າ, ສະແດງລະດັບສຽງສະເລ່ຍ, ການສະກັດກັ້ນ intermodulation ແລະລະດັບການເຄື່ອນໄຫວສໍາລັບການ ACLR ແລະການວັດແທກປະສົມກົມກຽວ.
ສິ່ງລົບກວນໄລຍະ
ສິ່ງລົບກວນໄລຍະ at 10 GHz carrier frequency at 10 kHz offset from the carrier: ພິມ. –133 dBc (1 Hz).
ອອກແບບມາເພື່ອຄວາມສະດວກ
ຄວາມລະອຽດສູງ 12.1 '', ຈໍສະແດງຜົນ multitouch ຮອງຮັບ gesture - ການອອກແບບຮາບພຽງກັບ Windows 10 ເບິ່ງແລະຄວາມຮູ້ສຶກ
ການວັດແທກຕ່າງໆສາມາດສະແດງພ້ອມໆກັນຢູ່ໃນປ່ອງຢ້ຽມແຍກຕ່າງຫາກ, ເຊິ່ງເຮັດໃຫ້ການຕີລາຄາຜົນໄດ້ຮັບງ່າຍຂຶ້ນ
ເຄື່ອງບັນທຶກ SCPI ທີ່ຝັງໄວ້ເຮັດໃຫ້ການສ້າງລະຫັດງ່າຍສໍາລັບການວັດແທກອັດຕະໂນມັດ, ຄວບຄຸມໄລຍະໄກ
ການໂຕ້ຕອບຜູ້ໃຊ້ສະດວກ
Advanced R&S®FSW ທີ່ມີຄວາມລະອຽດສູງ 12.1 ນິ້ວ, ຈໍສະແດງຜົນແບບ multitouch ແລະອື່ນໆອີກ.
ການວິເຄາະສັນຍານຊັ້ນທາງກາຍະພາບຂອງ 5G ໃນຄວາມເລິກ
R&S®FSW ທີ່ສາມາດປັບຂະ ໜາດ ໄດ້, ແບນວິດການວິເຄາະພາຍໃນກວ້າງເຖິງ 8.3 GHz ຊ່ວຍໃຫ້ທ່ານສາມາດຈັບແບນວິດທັງ ໝົດ ຂອງສັນຍານ downlink ແລະປະເມີນລະບົບທີ່ສົມບູນ.
ຕົວເລືອກ R&S®FSW-K144 ແລະ R&S®FSW-K145 ກວມເອົາການວັດແທກ downlink ແລະ uplink ໃນແຖບຂອງ 3GPP 5G NR. ແຕ່ລະກອບສັນຍານຍ່ອຍໄດ້ຖືກວິເຄາະ ແລະຜົນການວັດແທກທີ່ຫຼາກຫຼາຍໄດ້ຖືກສະໜອງໃຫ້, ລວມທັງ EVM, ຄວາມຖີ່ ແລະພະລັງງານຂອງຊ່ອງ ແລະສັນຍານທີ່ແຕກຕ່າງກັນ.
R&S®FSW-K144 5G ແອັບພລິເຄຊັນ downlink Radio ໃໝ່
R&S®FSW-K144 ກວດພົບ ແລະກຳນົດພາລາມິເຕີຫຼາຍຢ່າງໂດຍອັດຕະໂນມັດ, ໃຫ້ທ່ານໃຊ້ເວລາຫຼາຍຂຶ້ນເພື່ອສຸມໃສ່ຄວາມເຂົ້າໃຈຈາກການວິເຄາະລະອຽດ.
ການວິເຄາະສັນຍານ radar ໄວແລະທີ່ສົມບູນແບບ
ນອກເຫນືອໄປຈາກແບນວິດການວິເຄາະກວ້າງ (ເຖິງ 8.3 GHz), ການວິເຄາະ R&S®FSW ປະຕິບັດຫນ້າທີ່ທີ່ຈໍາເປັນສໍາລັບການທົດສອບ radar.
ຄໍາຮ້ອງສະຫມັກການວັດແທກກໍາມະຈອນ R&S®FSW-K6 ວັດແທກຕົວກໍານົດການກໍາມະຈອນທີ່ກ່ຽວຂ້ອງທັງຫມົດໂດຍການສໍາພັດຂອງກະແຈ.
ຕົວເລືອກການວັດແທກເວລາຂ້າງຄຽງຂອງ R&S®FSW-K6S ວັດແທກຕົວກໍານົດການບີບອັດຂອງກໍາມະຈອນ
ຕົວເລືອກ R&S®FSW-K60/K60H ວິເຄາະສັນຍານຄວາມຖີ່ຂອງການໂດດ
ທາງເລືອກການວັດແທກກໍາມະຈອນ R&S®FSW-K6
ຄໍາຮ້ອງສະຫມັກການວັດແທກກໍາມະຈອນ R&S®FSW-K6 ວັດແທກຕົວກໍານົດການກໍາມະຈອນທີ່ກ່ຽວຂ້ອງທັງຫມົດໂດຍການແຕະປຸ່ມຫນຶ່ງ.
ການວິເຄາະສັນຍານກວ້າງແບບບໍ່ມີຮູບພາບໃນແຖບ E
ສັນຍານ R&S®FSW85 ແລະເຄື່ອງວິເຄາະສະເປກທຣັມມີຕົວເລືອກກ່ອນ YIG ສໍາລັບຄວາມຖີ່ລະຫວ່າງ 8 GHz ແລະ 85 GHz, ສະຫນອງການວິເຄາະສະເປກທຣັມທີ່ບໍ່ມີຮູບພາບ. ແບນວິດການວິເຄາະກວ້າງ (ສູງສຸດ 8.3 GHz) ບວກກັບ R&S®FSW-K60/-K60C ທາງເລືອກການວິເຄາະຊົ່ວຄາວ/ການວັດແທກ chirp ຊ່ວຍໃຫ້ທ່ານສາມາດກໍານົດສັນຍານ FMCW ກວ້າງເຖິງ 5 GHz ເຊັ່ນທີ່ໃຊ້ໃນເຣດາລົດຍົນ.
ການວັດແທກ radar ຍານຍົນ
ສັນຍານ FMCW ທີ່ມີແບນວິດ 2 GHz ທີ່ 77 GHz ທີ່ວັດແທກດ້ວຍຕົວເລືອກ R&S®FSW-K60C ແລະສ່ວນຂະຫຍາຍແບນວິດພາຍໃນ R&S®FSW-B2001 2 GHz
ການແກ້ໄຂການວັດແທກປະສິດທິພາບສູງສໍາລັບການອອກແບບ, ການພັດທະນາແລະການທົດສອບ payloads ດາວທຽມ, ລະບົບຍ່ອຍ payload ແລະອົງປະກອບ.
R&S®FSW ສະຫນອງຄໍາຮ້ອງສະຫມັກການວັດແທກທີ່ອຸທິດຕົນສໍາລັບການວັດແທກທີ່ສໍາຄັນເຊັ່ນ: ການຊັກຊ້າຂອງກຸ່ມ, linearity, ໄດ້ຮັບ, ອັດຕາສ່ວນພະລັງງານສຽງ (NPR), ແລະອື່ນໆ. ມັນຍັງ demodulates ສັນຍານດາວທຽມ RF ຂອງມາດຕະຖານຈໍານວນຫນຶ່ງເຊັ່ນ DVB-S2X ແລະ OneWeb. R&S®FSW ທີ່ສາມາດປັບຂະ ໜາດ ໄດ້, ແບນວິດການວິເຄາະກວ້າງ (ເຖິງ 8.3 GHz) ຕອບສະຫນອງຄວາມຕ້ອງການທີ່ເພີ່ມຂຶ້ນສໍາລັບແບນວິດສັນຍານກວ້າງ.
ການວັດແທກຄວາມລ່າຊ້າຂອງກຸ່ມຫຼາຍຜູ້ໃຫ້ບໍລິການ R&S®FSW-K17
ວັດແທກຄວາມລ່າຊ້າຂອງກຸ່ມຢ່າງແທ້ຈິງ ແລະເປັນພີ່ນ້ອງກັນດ້ວຍຄວາມຖືກຕ້ອງສູງພາຍໃນມິນລິວິນາທີ.
ຢ່າພາດສິ່ງທີ່ມີທາງເລືອກການວິເຄາະ spectrum ໃນເວລາທີ່ແທ້ຈິງ
ຕົວເລືອກແບບສົດໆຂອງ R&S®FSW ຊ່ວຍໃຫ້ຜູ້ໃຊ້ສາມາດກວດພົບການລົບກວນແບບສະໝໍ່າສະເໝີສັ້ນໆໃນຊ່ວງ nanosecond ແມ້ແຕ່ຢູ່ໃກ້ກັບຜູ້ໃຫ້ບໍລິການທີ່ມີປະສິດທິພາບ - ໃນແບນວິດເຖິງ 800 MHz. ການວິເຄາະ spectrum ໃນເວລາທີ່ແທ້ຈິງເຮັດໃຫ້ຜູ້ໃຊ້ສາມາດວິເຄາະ algorithms hopping ຄວາມຖີ່ທີ່ມີຢູ່ແລ້ວແລະສ້າງທາງເລືອກອື່ນເພື່ອປ້ອງກັນການຂັດກັນລະຫວ່າງສັນຍານຂອງມາດຕະຖານທີ່ແຕກຕ່າງກັນທີ່ປະຕິບັດຢູ່ໃນແຖບຄວາມຖີ່ດຽວກັນ.
ຊ່ວງເວລາຈິງຂອງແຖບ ISM ທີ່ 2.4 GHz
ວິເຄາະ ແລະປ້ອງກັນການຂັດກັນລະຫວ່າງສັນຍານຂອງມາດຕະຖານທີ່ແຕກຕ່າງກັນທີ່ເຮັດວຽກຢູ່ໃນແຖບຄວາມຖີ່ດຽວກັນ (ເຊັ່ນ: WLAN ແລະ Bluetooth®).
ການວິເຄາະສັນຍານດິຈິຕອນ
ທາງເລືອກການວິເຄາະສັນຍານ vector R&S®FSW-K70 ຊ່ວຍໃຫ້ຜູ້ໃຊ້ສາມາດວິເຄາະຕົວສົ່ງສັນຍານແບບດິຈິຕອລແບບປັບປ່ຽນໄດ້ຢ່າງຍືດຫຍຸ່ນລົງໄປໃນລະດັບບິດ. ແນວຄວາມຄິດການດໍາເນີນງານທີ່ມີໂຄງສ້າງທີ່ຊັດເຈນເຮັດໃຫ້ການວັດແທກງ່າຍຂຶ້ນເຖິງວ່າຈະມີເຄື່ອງມືການວິເຄາະທີ່ກວ້າງຂວາງ. The R&S®FSW-K70M ອະນຸຍາດໃຫ້ການວິເຄາະສັນຍານທີ່ມີສອງຮູບແບບໂມດູນທີ່ແຕກຕ່າງກັນ, ເຊັ່ນ: ສັນຍານ DVB-S2X. ສ່ວນຂະຫຍາຍ R&S®FSW-K70P ວັດແທກຄວາມຜິດພາດບິດດິບ. ອັດຕາ (BER) ໃນຂໍ້ມູນ PRBS ເຖິງ PRBS23.
ການວິເຄາະສັນຍານ modulated 1024QAM
ແຜນວາດ Constellation, ຕາຕະລາງຜົນໄດ້ຮັບ, ຕາຕະລາງສັນຍາລັກແລະການແຈກຢາຍ EVM.
