ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ R&S NRP33SN-V ສາມເສັ້ນທາງ Diode Power Sensors. ການວັດແທກພະລັງງານໄວແລະຖືກຕ້ອງສໍາລັບ CW ແລະສັນຍານ modulated. 100,000 ອ່ານ/ວິ.
| ຕົວແບບ | R&S®NRP33SN-V |
| ຊ່ວງຄວາມຖີ່ | 10 MHz - 33 GHz |
| ຊ່ວງລະດັບ | -70 dBm - +23 dBm |
| ອິນເຕີເຟດ LAN | √ |
| ປະເພດຕົວເຊື່ອມຕໍ່ | 3.5 ມມ (ມ) |
ການວັດແທກພະລັງງານໄວແລະຖືກຕ້ອງສໍາລັບ CW ແລະສັນຍານ modulated
100,000 ອ່ານ/ວິ

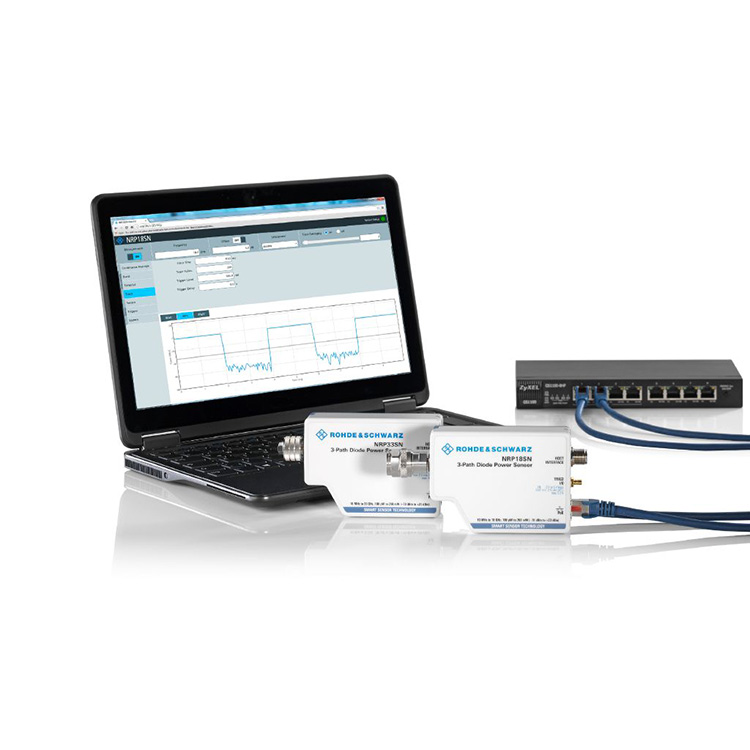

ຄວບຄຸມ ແລະຕິດຕາມຜ່ານ LAN ແລະ USB
ເຊັນເຊີສໍາລັບຄໍາຮ້ອງສະຫມັກພະລັງງານສູງ
ການດໍາເນີນງານທີ່ຍືດຫຍຸ່ນດ້ວຍຫນ່ວຍພື້ນຖານ R&S®NRX

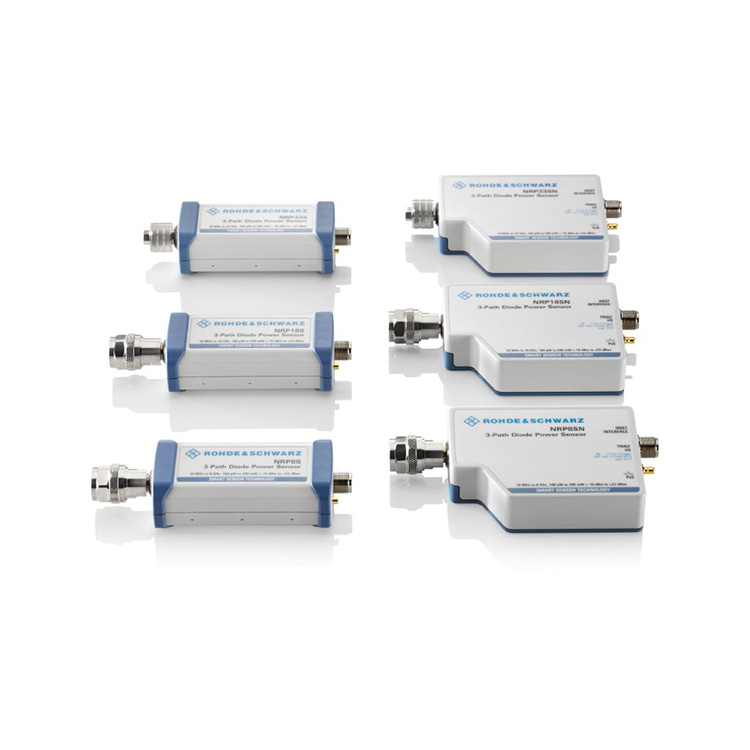

ເຊັນເຊີພະລັງງານ R&S®NRPxxS/SN ໃຊ້ສາມເສັ້ນທາງ diode ແຍກຕ່າງຫາກ, ແຕ່ລະປະຕິບັດຢູ່ໃນຂອບເຂດເຄື່ອງກວດຈັບທີ່ດີທີ່ສຸດ. ດັ່ງນັ້ນ, ພະລັງງານສະເລ່ຍສາມາດຖືກກໍານົດດ້ວຍຄວາມຖືກຕ້ອງສູງທີ່ເປັນເອກະລາດຂອງປະເພດໂມດູນ. ຜົນໄດ້ຮັບການວັດແທກແມ່ນບໍ່ຄ່ອຍໄດ້ຮັບຜົນກະທົບຈາກການແຊກແຊງສັນຍານຫຼືປະສົມກົມກຽວ. ເຊັນເຊີພະລັງງານ R&S®NRPxxS/SN ດັ່ງນັ້ນຈຶ່ງປະຕິບັດຕົວໃນລັກສະນະທີ່ຄ້າຍຄືກັບເຊັນເຊີພະລັງງານຄວາມຮ້ອນແຕ່ໃຫ້ຄວາມໄວທີ່ສູງກວ່າຢ່າງຫຼວງຫຼາຍ. ພວກເຂົາສະຫນອງເຖິງ 93 dB ລະດັບການເຄື່ອນໄຫວທີ່ມີຂອບເຂດຈໍາກັດການວັດແທກຕ່ໍາທີ່ດີເລີດຂອງ -70 dBm.
ການແກ້ໄຂທີ່ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກຈໍານວນຫຼາຍ
ເຊັນເຊີພະລັງງານ diode ສາມເສັ້ນທາງແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກຈໍານວນຫລາຍ, ເນື່ອງຈາກວ່າພວກເຂົາເຈົ້າສະຫນັບສະຫນູນສະເລ່ຍຢ່າງຕໍ່ເນື່ອງ, ສະເລ່ຍປະຈໍາລະເບີດ, ສະເລ່ຍປະຈໍາເວລາ, ຄ່າສະເລ່ຍປະຕູຮົ້ວແລະການວັດແທກການຕິດຕາມ. ດ້ວຍປະສິດທິພາບທີ່ໂດດເດັ່ນ ແລະຄວາມໄວໃນການວັດແທກທີ່ບໍ່ເຄີຍມີມາກ່ອນ ແລະຄວາມຖືກຕ້ອງ, ເຊັນເຊີສາມາດຖືກນໍາໃຊ້ເພື່ອປະຕິບັດການວັດແທກພະລັງງານສະເລ່ຍທີ່ຊັດເຈນກ່ຽວກັບສັນຍານໄຮ້ສາຍເຊັ່ນ GSM ແລະ 3GPP ເຊັ່ນດຽວກັນກັບສັນຍານແບນວິດທີ່ສູງຂຶ້ນເຊັ່ນ LTE, LTE-Advanced ຫຼື 5G.
ປັບປຸງແນວຄວາມຄິດ thre-path

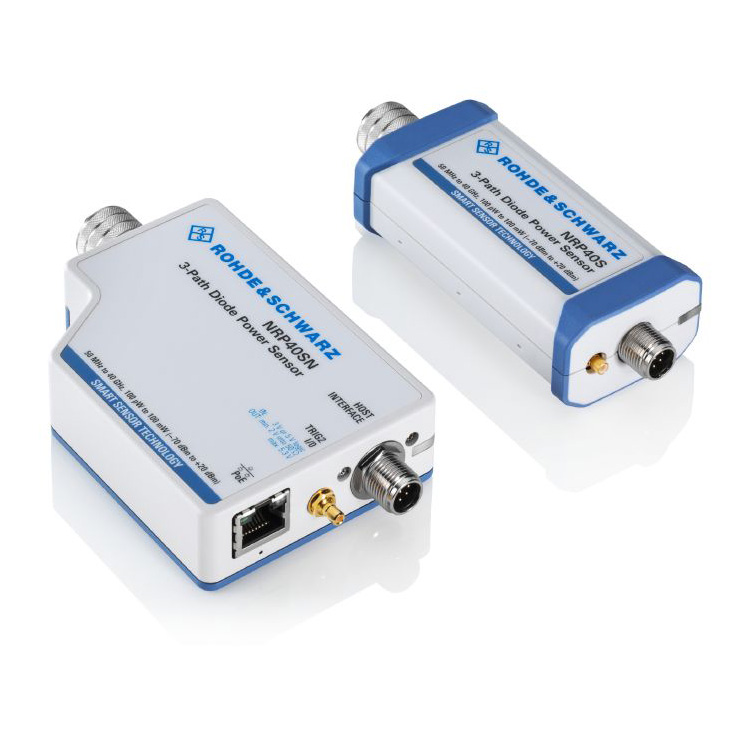

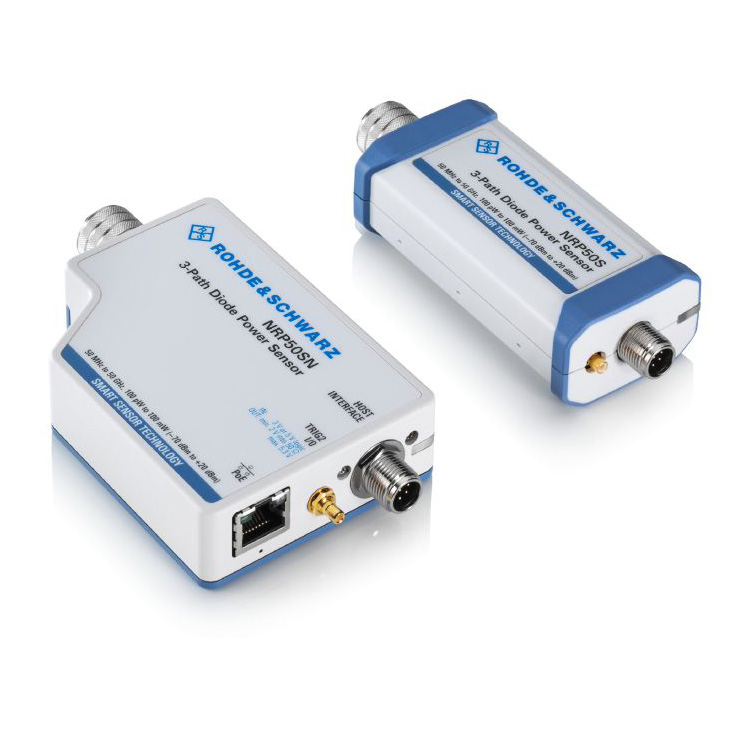

ເຊັນເຊີພະລັງງານ R&S®NRPxxS(N) ໃຊ້ສາມເສັ້ນທາງ diode ແຍກຕ່າງຫາກ, ແຕ່ລະປະຕິບັດຢູ່ໃນຂອບເຂດເຄື່ອງກວດຈັບທີ່ດີທີ່ສຸດ. ພະລັງງານສະເລ່ຍສາມາດຖືກກໍານົດດ້ວຍຄວາມຖືກຕ້ອງສູງໂດຍບໍ່ຄໍານຶງເຖິງປະເພດຂອງໂມດູນ. ຜົນໄດ້ຮັບການວັດແທກແມ່ນບໍ່ຄ່ອຍໄດ້ຮັບຜົນກະທົບຈາກການແຊກແຊງສັນຍານຫຼືປະສົມກົມກຽວ. ເຊັນເຊີພະລັງງານ R&S®NRPxxS(N) ດັ່ງນັ້ນຈຶ່ງເຮັດຕົວຄ້າຍຄືກັບເຊັນເຊີພະລັງງານຄວາມຮ້ອນແຕ່ໃຫ້ຄວາມໄວທີ່ສູງຂຶ້ນຢ່າງຫຼວງຫຼາຍ ແລະລະດັບໄດນາມິກສູງສຸດ 93 dB.
ເຖິງແມ່ນວ່າຢູ່ໃນລະດັບຕ່ໍາລົງເຖິງ -70 dBm
ເພື່ອເພີ່ມຄວາມຖືກຕ້ອງຂອງການວັດແທກໃນລະດັບຕ່ໍາ, ມັນຈໍາເປັນຕ້ອງໄດ້ສະເລ່ຍຫຼາຍຄ່າການວັດແທກ. ໃນຂະນະທີ່ສະເລ່ຍຫຼຸດຜ່ອນອົງປະກອບຂອງສິ່ງລົບກວນ, ມັນຍັງເຮັດໃຫ້ການວັດແທກຊ້າລົງ. ເຊັນເຊີພະລັງງານ R&S®NRPxxS(N) ໄດ້ຖືກອອກແບບດ້ວຍສຽງລົບກວນການວັດແທກທີ່ຕໍ່າທີ່ສຸດ.
ເຊັນເຊີພະລັງງານ R&S®NRPxxS(N) ສາມາດປະຕິບັດການວັດແທກຕ່ໍາລົງເຖິງ -70 dBm ດ້ວຍຄວາມໄວສູງສຸດແລະຄວາມຖືກຕ້ອງທີ່ມີຢູ່ໃນຕະຫຼາດໃນປະຈຸບັນ.
ການວັດແທກທີ່ໃຊ້ເວລາບໍ່ຈໍາກັດທີ່ມີສູງເຖິງ 100.000 ການວັດແທກ / ວິ
ໃນໂຫມດສະເລ່ຍຢ່າງຕໍ່ເນື່ອງໄວ, ເຊັນເຊີພະລັງງານ R&S®NRPxxS(N) ສາມາດປະຕິບັດໄດ້ເຖິງ 100,000 ການວັດແທກກະຕຸ້ນ/s ດ້ວຍເວລາການຄ້າງຄືນຂັ້ນຕ່ໍາສຸດຂອງ 100 µs ໂດຍບໍ່ມີການສູນເສຍການວັດແທກໃດໆ. ຄວາມໄວການວັດແທກນີ້ແມ່ນບັນລຸໄດ້ໂດຍການໃຊ້ໂຫມດ buffed. ໃນຮູບແບບ buffed, ຂໍ້ມູນການວັດແທກທັງຫມົດໄດ້ຖືກເກັບກໍາພາຍໃນເຊັນເຊີແລະສົ່ງໃນຫນຶ່ງຕັນໄປຫາແມ່ຂ່າຍຂອງເຊັນເຊີ. ເຊັນເຊີ R&S®NRPxxS(N) ເຮັດໂໝດໄວແບບໃໝ່ໂດຍບໍ່ຈຳກັດເວລາ!
ປະຕິບັດການວັດແທກພະລັງງານສູງເຖິງ 30 W

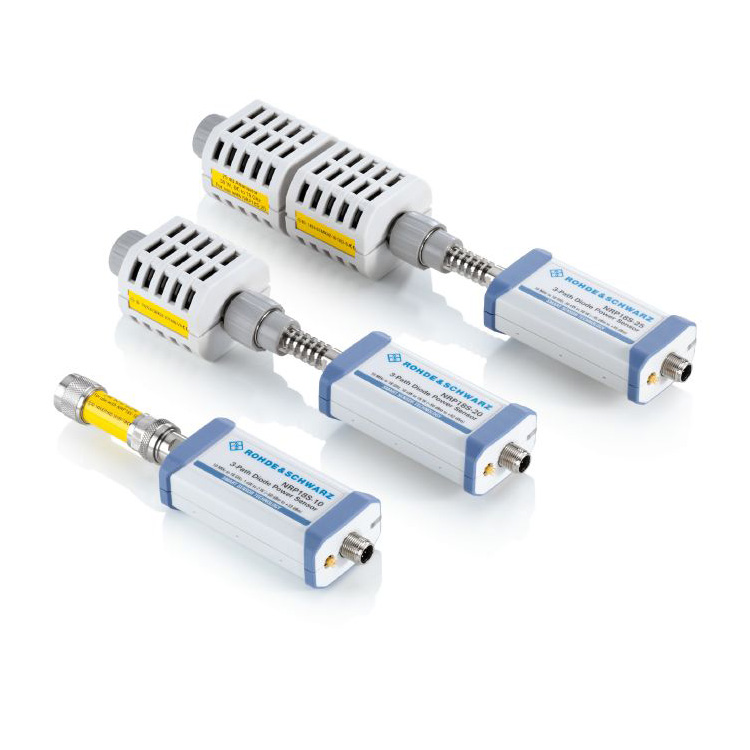

ເຊັນເຊີພະລັງງານສູງ R&S®NRP18S-10, R&S®NRP18S-20 ແລະ R&S®NRP18S-25 3 ເສັ້ນທາງ diode ພະລັງງານສູງປະກອບດ້ວຍ R&S®NRP18S ແລະ 10/20/25 dB ເຄື່ອງ attenuator upstream. ພວກເຂົາສາມາດປະຕິບັດການວັດແທກພະລັງງານໄດ້ເຖິງ 2 W, 15 W ແລະ 30 W. ເມື່ອນໍາໃຊ້ກັບເຄື່ອງ attenuator, ຄວາມຜິດພາດທີ່ບໍ່ກົງກັນລະຫວ່າງເຊັນເຊີແລະເຄື່ອງ attenuator ຈະຖືກແກ້ໄຂໂດຍອັດຕະໂນມັດ. ຕົວກໍານົດການ S ສໍາລັບ attenuator ຖືກກໍານົດແລະເກັບຮັກສາໄວ້ໃນເຊັນເຊີໃນລະຫວ່າງການຜະລິດ.
ອອກແບບພິເສດສໍາລັບການນໍາໃຊ້ໃນຫ້ອງສູນຍາກາດຄວາມຮ້ອນ (TVAC).

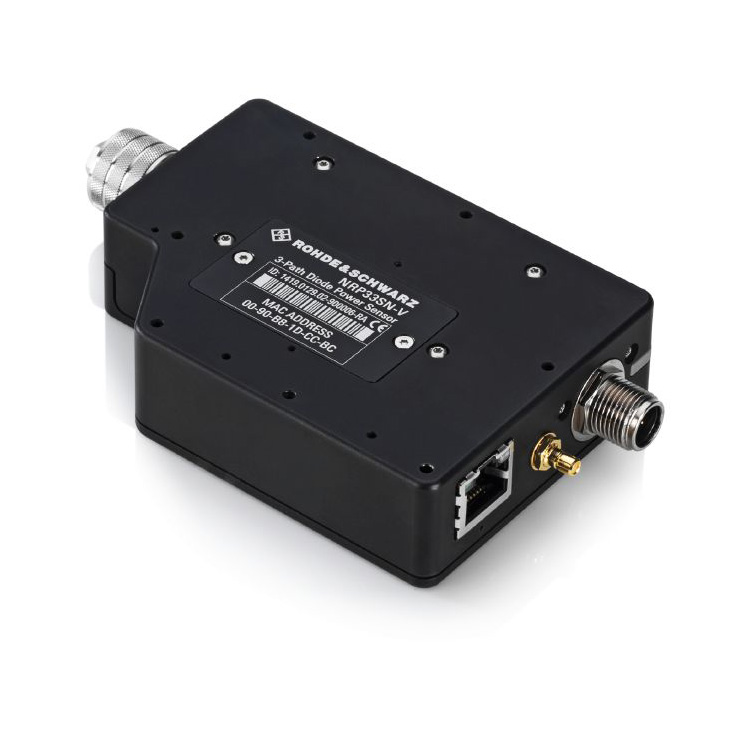

ເຊັນເຊີພະລັງງານທີ່ປະຕິບັດຕາມ R&S®NRPxxSN-V TVAC ຖືກອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກການສື່ສານຜ່ານດາວທຽມໃນຂອບເຂດຄວາມຖີ່ສູງເຖິງ 67 GHz. ອົງປະກອບທັງຫມົດແມ່ນ baked ຢູ່ໃນຫ້ອງສູນຍາກາດໃນລະຫວ່າງຂະບວນການຜະລິດ, ສະນັ້ນ outgassing ແມ່ນຫຼຸດລົງເປັນຕໍາ່ສຸດທີ່. ຂໍຂອບໃຈກັບຄວາມສາມາດຂອງ LAN ຂອງພວກເຂົາ, ເຊັນເຊີໄຟຟ້າສາມາດຄວບຄຸມແລະຕິດຕາມໄດ້ງ່າຍຈາກພາຍນອກຫ້ອງໃນຂະນະທີ່ຮູລະບາຍອາກາດຢູ່ໃນເຮືອນຮັບປະກັນຄວາມເທົ່າທຽມກັນຂອງຄວາມກົດດັນ.
