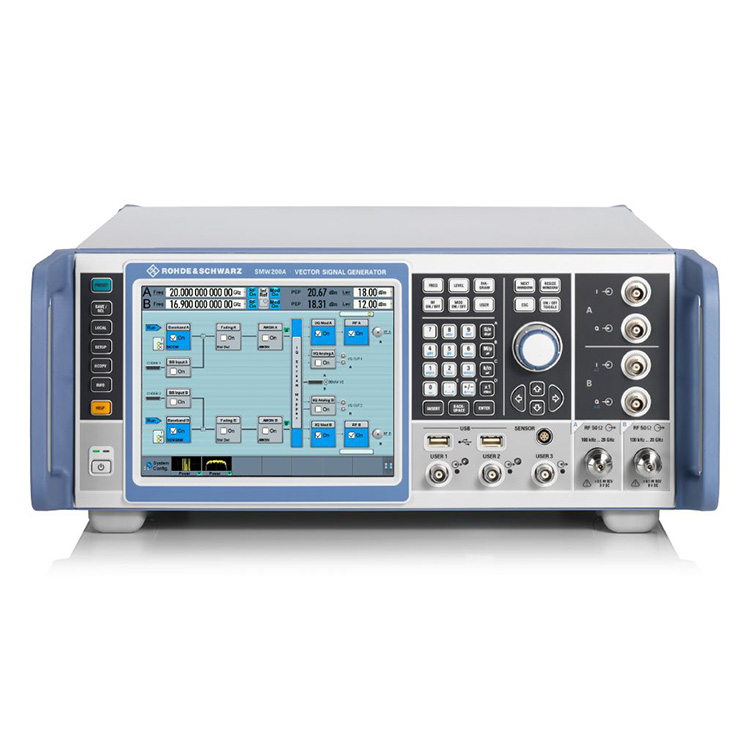

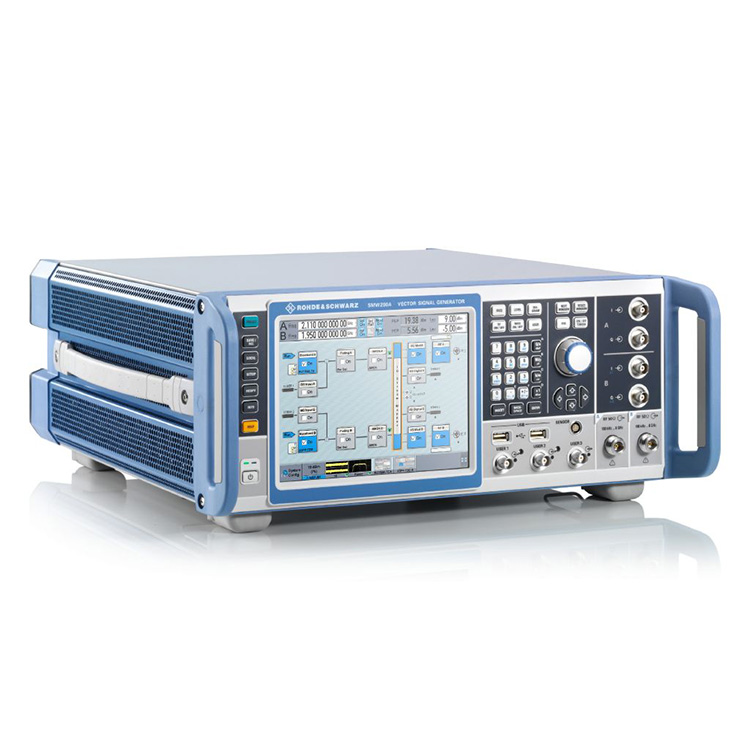

ເຄື່ອງສ້າງສັນຍານ R&S SZU100A

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ R&S SZU100A ເຄື່ອງກໍາເນີດສັນຍານ. ມັນຍັງສາມາດຕິດຕັ້ງໄດ້ສູງສຸດສອງໂມດູນ baseband ພາຍໃນແລະສີ່ໂມດູນ simulator fading. ແນວຄວາມຄິດນີ້ເຮັດໃຫ້ເຄື່ອງກໍາເນີດສັນຍານ vector ສອງລັກສະນະເຕັມຮູບແບບໃນຫນ່ວຍດຽວ, ເຮັດໃຫ້ມັນງ່າຍດາຍຂອງສະຖານະການສັນຍານທີ່ສັບສົນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຄື່ອງກໍາເນີດສັນຍານ vector

ຊື່ຜະລິດຕະພັນ	ຊ່ວງຄວາມຖີ່	ຊ່ວງລະດັບ	ແບນວິດ modulation I/Q	ຮາໂມນິກ
R&S®SZU100A	100kHz - 67GHz	-120dBm - +18dBm	2 GHz ພາຍໃນ 2 GHz ພາຍນອກ	< -55dBc >3.5GHz

ຂໍ້ເທັດຈິງທີ່ສໍາຄັນ

ຊ່ວງຄວາມຖີ່ສູງສຸດ 67 GHz (ເສັ້ນທາງຄູ່: ສູງສຸດ 44 GHz)

ແບນວິດ modulation 2 GHz

ປະສົມປະສານການຈາງລົງດ້ວຍແບນວິດສູງສຸດ 800 MHz ແລະສູງສຸດ 8x8 MIMO

ການຜະລິດສັນຍານສໍາລັບມາດຕະຖານການສື່ສານດິຈິຕອນທີ່ສໍາຄັນທັງຫມົດ

Advanced GNSS ແລະ radar simulator

ປະສິດທິພາບສູງສຸດ ແລະຄວາມຍືດຫຍຸ່ນທີ່ບໍ່ມີໃຜທຽບເທົ່າ

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ R&S SZU100A ເຄື່ອງກໍາເນີດສັນຍານ. ຄວາມຕ້ອງການດ້ານປະສິດທິພາບ ແລະ ການທໍາງານແຕກຕ່າງກັນຂຶ້ນກັບການຕິດຕັ້ງການທົດສອບ ແລະຄໍາຮ້ອງສະຫມັກ. R&S®SZU100A ແມ່ນ unrivaled ໃນ mastering ຄວາມຕ້ອງການທີ່ແຕກຕ່າງກັນເຫຼົ່ານີ້ແລະກໍານົດມາດຕະຖານໃຫມ່ສໍາລັບເຄື່ອງກໍາເນີດສັນຍານ. ໃນເວລາທີ່ການພັດທະນາແລະກວດສອບປະເພດຂອງ DUT ໃດ, ລວມທັງອົງປະກອບ, ໂມດູນແລະສະຖານີຖານທີ່ສົມບູນ - R&S®SZU100A ໄດ້ຢ່າງງ່າຍດາຍສ້າງສັນຍານການທົດສອບທີ່ເຫມາະສົມກັບປະສິດທິພາບສູງສຸດ. R&S®SZU100A ມີການອອກແບບໂມດູນທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ສາມາດຕິດຕັ້ງໄດ້ກັບທາງເລືອກທີ່ແນ່ນອນທີ່ຄໍາຮ້ອງສະຫມັກຕ້ອງການ. ການຕັ້ງຄ່າໃດກໍ່ຕາມແມ່ນເປັນໄປໄດ້, ຈາກເຄື່ອງກໍາເນີດສັນຍານ vector ເສັ້ນທາງດຽວຄລາສສິກໄປຫາເຄື່ອງທົດສອບ MIMO ຫຼາຍຊ່ອງ.

ເຄື່ອງກໍາເນີດສັນຍານ vector ສູງເຖິງ 67 GHz

R&S®SZU100A ກວມເອົາຊ່ວງຄວາມຖີ່ເຖິງ 67 GHz ເປັນເຄື່ອງມືເສັ້ນທາງດຽວ ແລະສູງສຸດ 44 GHz ເປັນເຄື່ອງມືສອງເສັ້ນທາງ. ມັນຍັງສາມາດຕິດຕັ້ງໄດ້ສູງສຸດສອງໂມດູນ baseband ພາຍໃນແລະສີ່ໂມດູນ simulator fading. ແນວຄວາມຄິດນີ້ເຮັດໃຫ້ເຄື່ອງກໍາເນີດສັນຍານ vector ສອງລັກສະນະເຕັມຮູບແບບໃນຫນ່ວຍດຽວ, ເຮັດໃຫ້ມັນງ່າຍດາຍຂອງສະຖານະການສັນຍານທີ່ສັບສົນ.

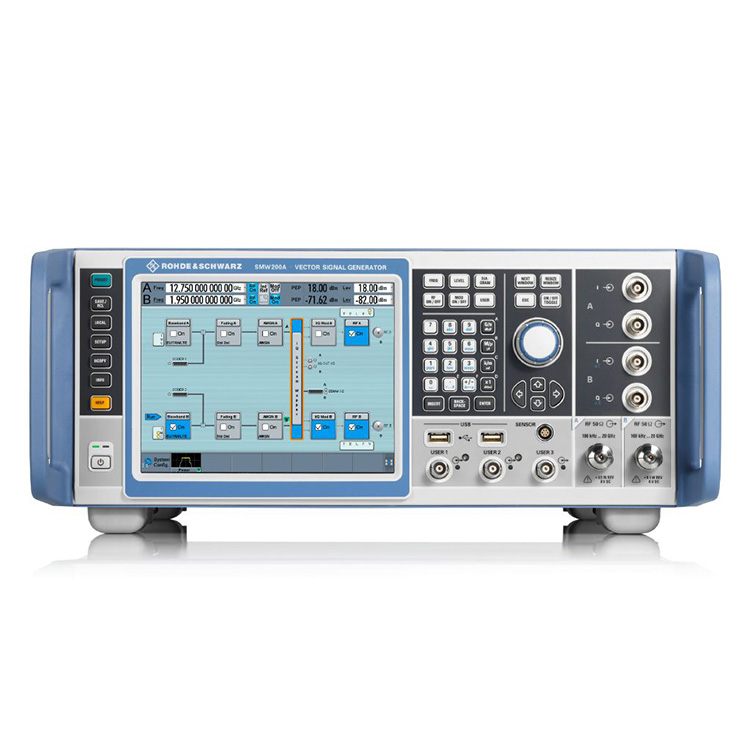

R&S®SZU100A ທີ່ມີສອງເສັ້ນທາງ RF ເຖິງ 44 GHz

ປະສິດທິພາບໄລຍະ-ສິ່ງລົບກວນທີ່ໂດດເດັ່ນ

ເຄື່ອງສັງເຄາະລະດັບສູງມາດຕະຖານໃນ R&S®SZU100A ສະຫນອງສຽງລົບກວນໄລຍະ SSB ພິເສດແລະປະສິດທິພາບທີ່ບໍ່ແມ່ນຄວາມກົມກຽວ. ມີຫຼາຍທາງເລືອກທີ່ມີສຽງລົບກວນໄລຍະຕໍ່າ ເພື່ອປັບປຸງປະສິດທິພາບຕື່ມອີກ. R&S®SMW-B711/B721 ຕົວເລືອກໄລຍະສຽງລົບກວນຂັ້ນຕ່ຳສຸດເຮັດໃຫ້ປະສິດທິພາບສຽງລົບກວນໃນຊັ້ນຮຽນທີ່ດີທີ່ສຸດ. R&S®SZU100A ແມ່ນດີເລີດສໍາລັບການວັດແທກທີ່ຕ້ອງການຄວາມບໍລິສຸດຂອງສະເປກຕາ.

ການວັດແທກປະສິດທິພາບສຽງລົບກວນໄລຍະ SSB, R&S®SMW-B711

ແບນວິດ 2 GHz ທີ່ມີລັກສະນະໂມດູນທີ່ດີເລີດ

ໂມດູເລເຕີ I/Q wideband ທີ່ມີແບນວິດສູງສຸດ 2 GHz RF ກວມເອົາທຸກແອັບພລິເຄຊັນໃນຂອບເຂດຄວາມຖີ່ຂອງມັນ, ລວມທັງການສື່ສານໄຮ້ສາຍ, ການສື່ສານຜ່ານດາວທຽມ ແລະ radar. ແຖບພື້ນຖານພາຍໃນສາມາດສ້າງສັນຍານທີ່ມີແບນວິດໂມດູນ RF ສູງສຸດ 2 GHz.

ຕົວແປງສັນຍານ D/A ທີ່ທັນສະໄໝ ແລະການອອກແບບລະບົບຕ່ອງໂສ້ RF ທີ່ດີເລີດຮັບປະກັນການຕອບສະໜອງຄວາມຖີ່ໂມດູນທີ່ໂດດເດັ່ນ < 0.4 dB ເກີນ 2 GHz bandwidth ດ້ວຍປະສິດທິພາບ EVM ທີ່ດີເລີດ.

ແຖບກວ້າງພາຍໃນເພື່ອວັດແທກການຕອບສະໜອງຄວາມຖີ່ຂອງໂມດູນ I/Q

MIMO ແລະ fading ປະສົມປະສານຢູ່ໃນຄະນະ

R&S®SZU100A ສະຫນອງການຈໍາລອງຊ່ອງແບບປະສົມປະສານສໍາລັບການສູງເຖິງ 800 MHz ຂອງແບນວິດ fading. ໂປຣໄຟລ Fading ສໍາລັບມາດຕະຖານທີ່ສໍາຄັນທັງຫມົດແມ່ນມີເປັນ presets. ໂດຍມີຊ່ອງສັນຍານທີ່ຈືດໆໄດ້ເຖິງ 64 ຊ່ອງ, ທຸກໆສະຖານະການຂອງ MIMO ທີ່ສໍາຄັນເຊັ່ນ: 2x2, 3x3, 4x4, 8x4, 4x8 ແລະ 8x8 ສາມາດຖືກຕັ້ງຄ່າໃນເຄື່ອງມືດຽວ. ການລວບລວມເຖິງແປດຜູ້ໃຫ້ບໍລິການຍັງໄດ້ຮັບການສະຫນັບສະຫນູນແລະໂມດູນເຄື່ອງກໍາເນີດສັນຍານ SGT100A ສາມາດເຊື່ອມຕໍ່ເພື່ອໃຫ້ໄດ້ເຖິງແປດເສັ້ນທາງ RF.

ການຕັ້ງຄ່າ 4x8 MIMO ດ້ວຍ 8 ຜົນຜະລິດ RF

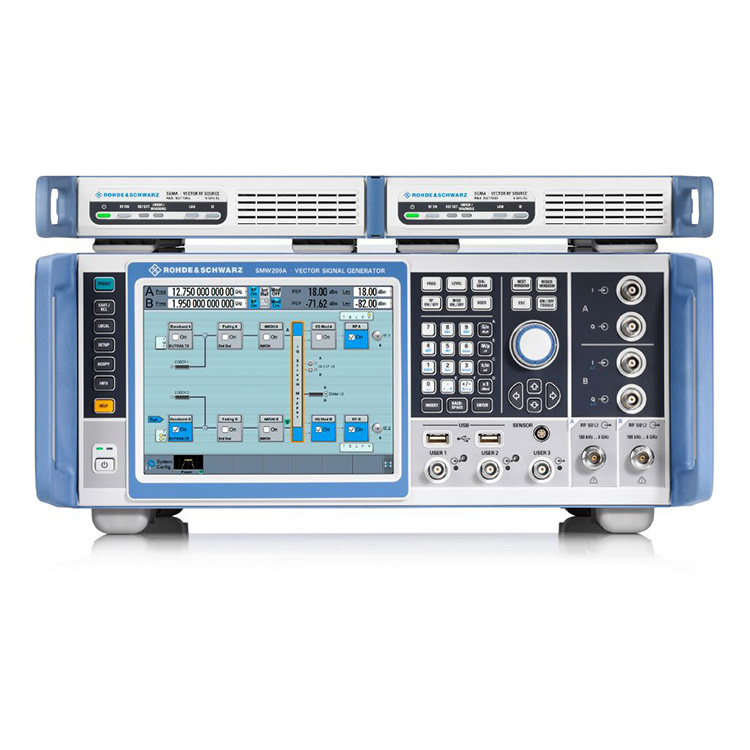

ສອງເສັ້ນທາງ R&S®SZU100A ກັບຫົກໂມດູນເຄື່ອງກໍາເນີດສັນຍານ R&S®SGT100A ທີ່ດໍາເນີນການຈາກ R&S®SZU100A;

ຄຸນນະສົມບັດການນໍາໃຊ້ເປັນເອກະລັກ

ຟັງຊັນກາຟິກ R&S®SZU100A ທີ່ມີໃນຕົວຈະສະແດງສັນຍານທີ່ສ້າງຂຶ້ນໃນເວລາຈິງ. ຜູ້ໃຊ້ສາມາດເລືອກປະເພດຂອງການສະແດງ, e.g. I/Q ທຽບກັບເວລາ, ຄື້ນຄວາມຖີ່, ແຜນວາດ vector ຫຼື CCDF. R&S®SZU100A ຍັງສະຫນອງເຄື່ອງບັນທຶກມະຫາພາກ SCPI ກັບເຄື່ອງສ້າງລະຫັດ, ເຊິ່ງບັນທຶກຂັ້ນຕອນການດໍາເນີນງານຄູ່ມືທັງຫມົດເພື່ອສ້າງໄຟລ໌ທີ່ມີລໍາດັບຄໍາສັ່ງຈາກໄລຍະໄກ. ແມ່ແບບລະຫັດປະສົມປະສານແມ່ນສະຫນອງໃຫ້ສໍາລັບການສ້າງລະຫັດປະຕິບັດໄດ້ໂດຍກົງສໍາລັບMATLAB®, CVI ຫຼື Python.
