ທ່ານສາມາດຫມັ້ນໃຈໄດ້ໃນການຊື້ R&S ZNB20 Vector Network Analyzers ຈາກໂຮງງານຂອງພວກເຮົາ. ຊ່ວງຄວາມຖີ່ຈາກ 9 kHz ຫາ 43.5 GHz.
ຕົວແບບ | ທ່າເຮືອ | ຄວາມຖີ່ | ຕົວເຊື່ອມຕໍ່ |
R&S®ZNB20 ໝາຍເລກສັ່ງຊື້ 1334.3330.62 |
2 | 20 GHz | 3.5 ມມ (ມ) |
R&S®ZNB20 ໝາຍເລກສັ່ງຊື້ 1334.3330.64 |
4 | 20 GHz | 3.5 ມມ (ມ) |
ຊ່ວງຄວາມຖີ່ຈາກ 9 kHz ຫາ 43.5 GHz
ສອງຫຼືສີ່ພອດ
ລະດັບໄດນາມິກກວ້າງເຖິງ 140 dB
ເວລາກວາດສັ້ນຂອງ 4 ms ສໍາລັບ 401 ຈຸດ
ລະດັບການກວາດພະລັງງານກ້ວາງ 98 dB
ຖືກອອກແບບມາເພື່ອຕອບສະຫນອງມາດຕະຖານສູງສຸດ
ທ່ານສາມາດຫມັ້ນໃຈໄດ້ໃນການຊື້ R&S ZNB20 Vector Network Analyzers ຈາກໂຮງງານຂອງພວກເຮົາ. ເຄື່ອງຮັບ R&S®ZNB ປະສົມປະສານຄວາມສາມາດໃນການຈັດການພະລັງງານສູງດ້ວຍຄວາມອ່ອນໄຫວສູງແລະສຽງລົບກວນຕ່ໍາ. ຫົວໜ່ວຍພື້ນຖານ R&S®ZNB ໂດຍປົກກະຕິມີລະດັບໄດນາມິກ 140 dB. ຕົວເລືອກ R&S®ZNB8-B5x ຂະຫຍາຍຊ່ວງໄດນາມິກໄດ້ເຖິງ 150 dB ສຳລັບການວັດແທກລະຫວ່າງພອດ. ເຄື່ອງວິເຄາະວັດແທກ S-parameters ທີ່ມີຂະໜາດຕໍ່າຫຼາຍ ແລະໄລຍະການລອຍຕົວໂດຍປົກກະຕິຈະຕ່ຳກວ່າ 0.01 dB/°C ແລະ 0.15°/°C.
R&S®ZNB ທີ່ໄດ້ປັບຕັ້ງໃຫ້ມີການວັດແທກທີ່ຊັດເຈນໃນໄລຍະຫຼາຍໆມື້ໂດຍບໍ່ມີການປັບປ່ຽນຄືນໃຫມ່.

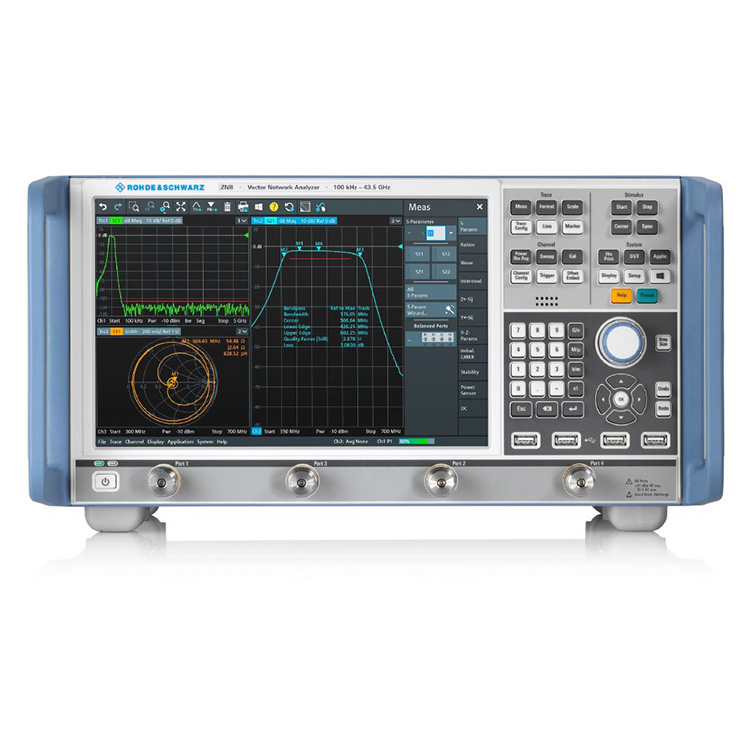

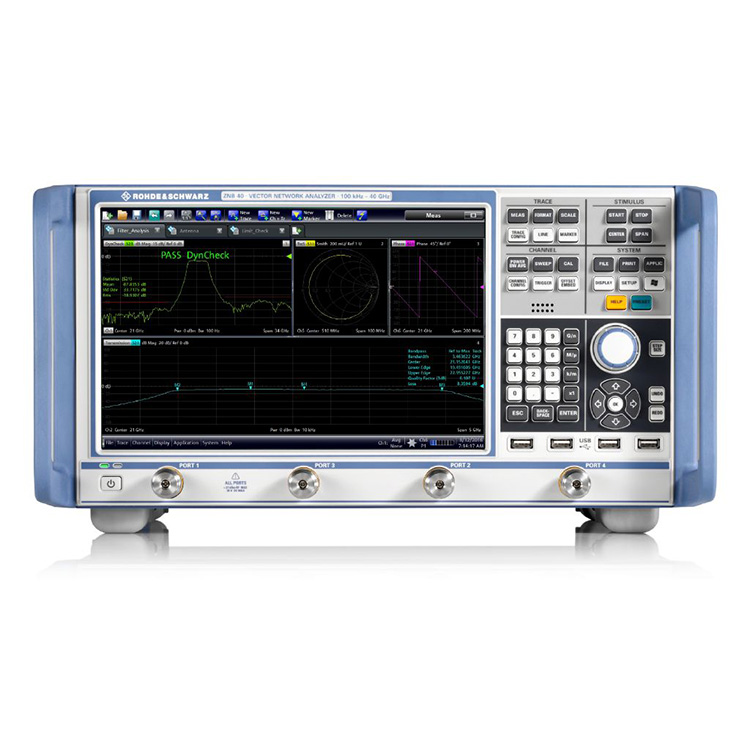

R&S®ZNB40 ທີ່ມີສີ່ພອດ.
ລັກສະນະທີ່ສະດວກສະບາຍຂອງອົງປະກອບ RF ທີ່ມີການເຄື່ອນໄຫວແລະຕົວຕັ້ງຕົວຕີ
R&S®ZNB ສະຫນອງຄຸນນະສົມບັດແລະທາງເລືອກຫຼາຍຢ່າງລວມທັງຄຸນສົມບັດການຝັງ / deembedding, ພາລາມິເຕີ S-mode ປະສົມສໍາລັບການກໍານົດລັກສະນະ DUT ທີ່ສົມດູນແລະກໍານົດໃຫມ່ S-parameters ສໍາລັບການຕັ້ງຄ່າການທົດສອບແບບຍືດຫຍຸ່ນ. ຕົວເລືອກການວັດແທກໂດເມນເວລາທີ່ມີແຜນວາດຕາ, ການວັດແທກການປ່ຽນແປງຄວາມຖີ່ແລະສອງເຄື່ອງກໍາເນີດພາຍໃນເອກະລາດຍັງມີຢູ່.
ການວັດແທກໄວແລະການຄວບຄຸມງ່າຍຂອງອົງປະກອບພາຍນອກ
ເວລາການຊໍາລະຂອງຕົວສັງເຄາະໄວໃຫ້ R&S®ZNB ໄລຍະເວລາການວັດແທກສັ້ນຫຼາຍ. ແບນວິດ IF ຂະຫນາດໃຫຍ່ເຮັດໃຫ້ເວລາເກັບຕົວຢ່າງໄວ. ມັນຍັງສະຫນອງການປະມວນຜົນຂໍ້ມູນຄວາມໄວສູງກັບຈໍສະແດງຜົນແລະການໂອນຂໍ້ມູນ LAN ຫຼື IEC / IEEE ທີ່ໄວໄປຫາຕົວຄວບຄຸມ. ຄຸນນະສົມບັດເຊັ່ນ: ການກວາດແບ່ງສ່ວນເພີ່ມເຕີມປັບປຸງເວລາການວັດແທກ. ໂມດູນຫຼືພາກສ່ວນພາຍນອກສາມາດຄວບຄຸມໄດ້ຢ່າງງ່າຍດາຍດ້ວຍການໂຕ້ຕອບການຄວບຄຸມປະສົມປະສານເຊັ່ນ RFFE GPIO, GPIB ແລະ handler I/O.
ເມນູສໍາລັບການຕັ້ງຄ່າການໂຕ້ຕອບ RFFE GPIO.
ການວັດແທກເຖິງ 48 ພອດ
R&S®ZNB ໃນການປະສົມປະສານກັບ matrices ສະຫຼັບຕ່າງໆແມ່ນການແກ້ໄຂທີ່ສົມບູນແບບສໍາລັບການວັດແທກທີ່ຊັບຊ້ອນໃນໂມດູນທີ່ມີເຖິງ 48 ພອດ. matrices ຈາກ Rohde & Schwarz ສະຫນອງການວັດແທກ crossbar ຢ່າງເຕັມທີ່ເພື່ອກໍານົດ S-parameters ທັງຫມົດສໍາລັບ multiport DUT. ໜ່ວຍການປັບຕັ້ງອັດຕະໂນມັດທີ່ມີເຖິງ 24 ພອດ ເຮັດໃຫ້ການປັບຕັ້ງໄວ ແລະຖືກຕ້ອງ.
R&S®ZNB ທີ່ມີສອງເມທຣິກສະຫຼັບ R&S®ZN-Z84.
ອຸປະກອນເສີມທີ່ແຕກຕ່າງກັນສໍາລັບການປັບ, ການກວດສອບແລະການວັດແທກຕ່າງໆ
ຊຸດການສອບທຽບກົນຈັກແລະການກວດສອບ
ຫນ່ວຍປັບອັດຕະໂນມັດ
ທົດສອບສາຍ
wrenches ແຮງບິດ
ຮອງຮັບ R&S®NRP ຄອບຄົວເຊັນເຊີພະລັງງານ
ແລະອື່ນໆອີກ
