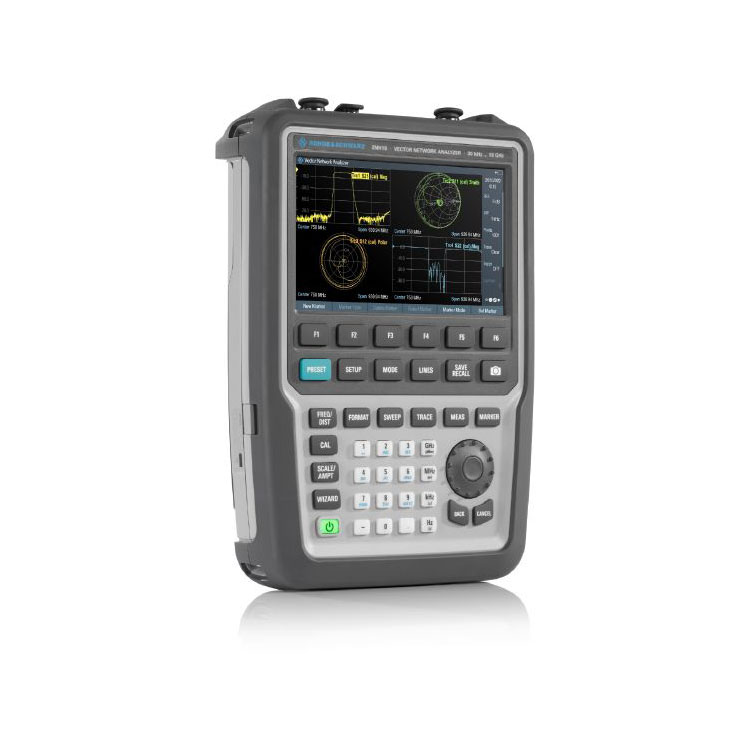

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ R&S ZNH18 Handheld Vector Network Analyzer. ການສະຫຼັບໜ້ອຍສຸດລະຫວ່າງສອງພອດແລະການປັບທຽບທີ່ຊັບຊ້ອນເຊັ່ນ UOSM.
ຕົວແບບ | ທ່າເຮືອ | ຄວາມຖີ່ | ຕົວເຊື່ອມຕໍ່ | ເລີ່ມແຕ່ |
R&S®ZNH18 ໝາຍເລກສັ່ງຊື້ 1321.1611.18 |
2 | 18 GHz | N | USD 39,200 |
ຊ່ວງຄວາມຖີ່ຈາກ 30 kHz ຫາ 4/8/18/26.5 GHz

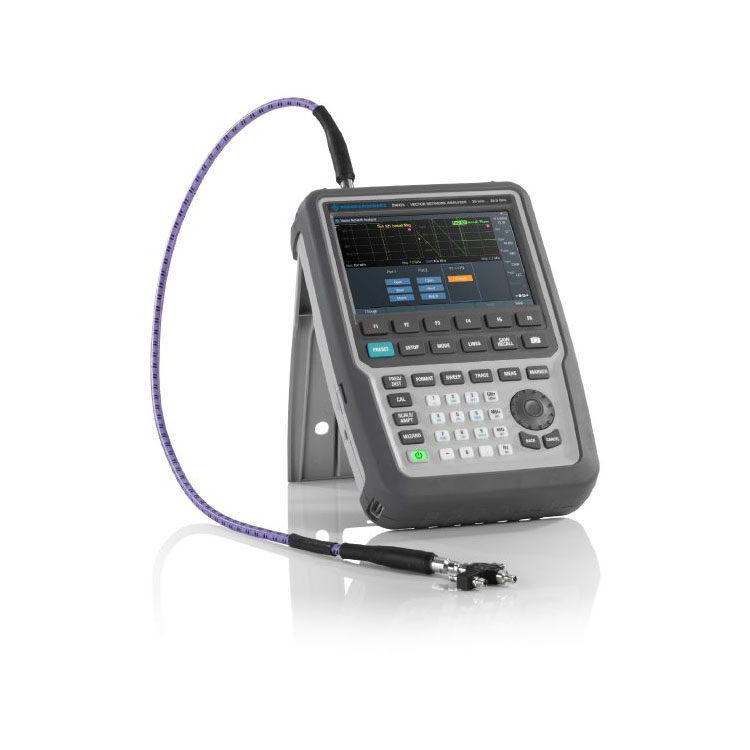

ການວັດແທກສາຍເຄເບີນດຽວ ແລະເສົາອາກາດດ້ວຍເຄື່ອງມືພື້ນຖານ

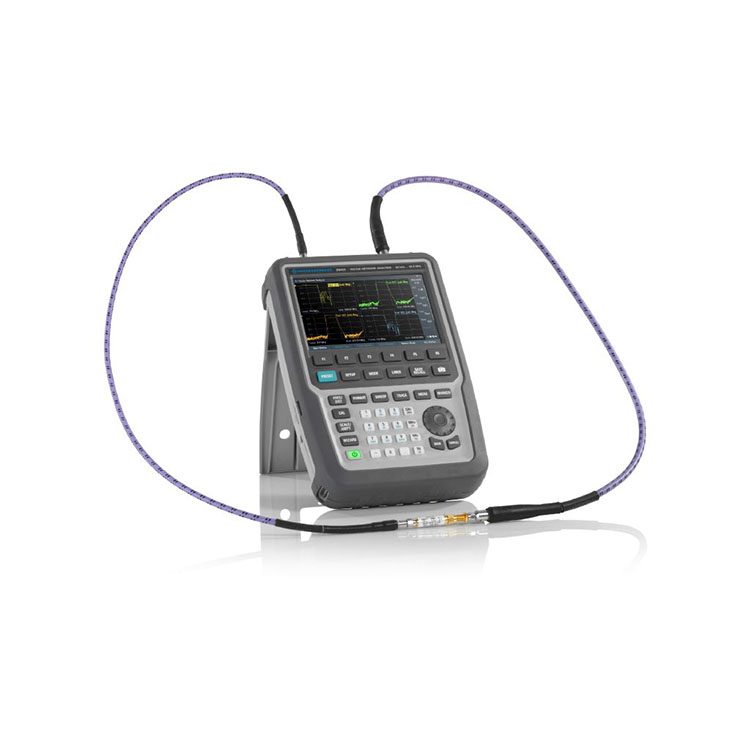

ການວັດແທກ S-parameter (S11, S12, S21, S22) ດ້ວຍເຄື່ອງມືພື້ນຖານ
100 dB (ປະເພດ.) ໄລຍະໄດນາມິກສໍາລັບການວັດແທກການແຍກຕົວກອງ ແລະເສົາອາກາດ

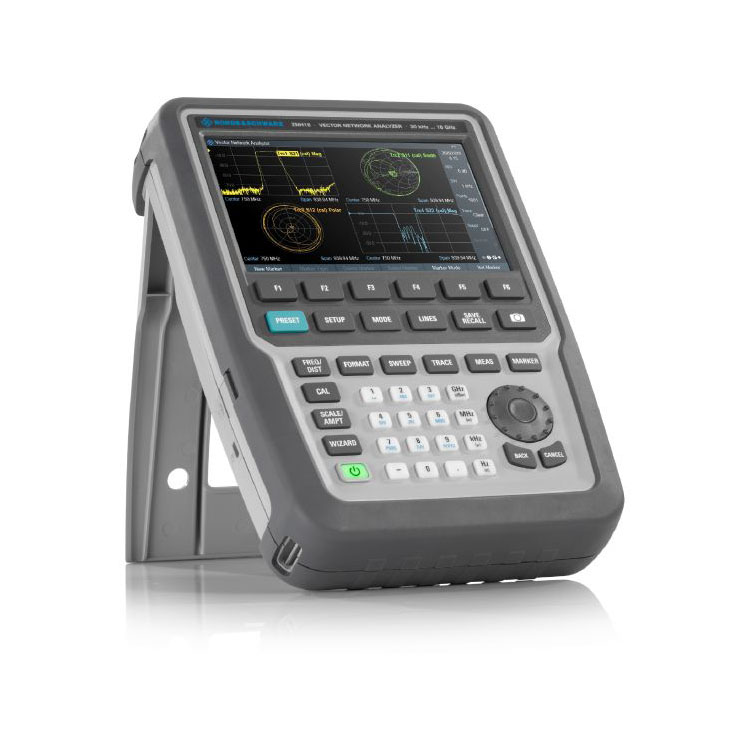

ຈໍສະແດງຜົນແບບບໍ່ສະທ້ອນແສງ, ຮູບແບບຂະໜາດນ້ອຍ, ທີ່ຢູ່ອາໄສທີ່ທົນທານ (IP51)
ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ R&S ZNH18 Handheld Vector Network Analyzer. ສະຖາປັດຕະຍະກໍາ RF ທີ່ມີຄວາມຊັບຊ້ອນໃຫ້ການເຂົ້າເຖິງປະເພດການປັບທຽບຫລ້າສຸດ
ສະຖາປັດຕະຍະກໍາສີ່ຕົວຮັບປະກອບດ້ວຍເຄື່ອງຮັບອ້າງອິງທີ່ອຸທິດຕົນແລະເຄື່ອງຮັບການທົດສອບຢູ່ທັງສອງພອດ 1 ແລະພອດ 2. ນີ້ອະນຸຍາດໃຫ້ R&S®ZNH ສະຫນັບສະຫນູນປະເພດການປັບທຽບແບບພິເສດເຊັ່ນ: ບໍ່ຮູ້ຜ່ານ, ເປີດ, ສັ້ນແລະກົງ (UOSM). ການປັບທຽບນີ້ແມ່ນເປັນປະໂຫຍດສໍາລັບ DUTs ທີ່ມີ input ຫຼື output connector ທີ່ແຕກຕ່າງກັນຢູ່ໃນພອດການທົດສອບ.
ການສະຫຼັບໜ້ອຍສຸດລະຫວ່າງສອງພອດແລະການປັບທຽບທີ່ຊັບຊ້ອນເຊັ່ນ UOSM
ການປະຕິບັດ RF ທີ່ໂດດເດັ່ນໃນຮູບແບບຂະຫນາດນ້ອຍ
ການເຄື່ອນທີ່ ແລະຮອຍຕີນນ້ອຍໆຂອງ R&S®ZNH ເຮັດໃຫ້ມັນເໝາະສົມສໍາລັບການວັດແທກພາກສະໜາມ.
R&S®ZNH ຍັງໃຫ້ປະສິດທິພາບສູງດ້ວຍຄຸນສົມບັດຕໍ່ໄປນີ້:
ລະດັບຄວາມຖີ່ກວ້າງ 30 kHz ຫາ 4/8/18/26.5 GHz ເພື່ອຮອງຮັບການໃຊ້ງານທີ່ຫຼາກຫຼາຍ
ລະດັບໄດນາມິກສູງເຖິງ 100 dB (ພິມ.) ເພື່ອວັດແທກການປ່ຽນແປງລະດັບຂະຫນາດໃຫຍ່
ຄວາມຖືກຕ້ອງສູງເນື່ອງຈາກລະດັບສຽງລົບກວນຕ່ຳ (RMS) 0.0015 dB ຫາ 0.0040 dB (ພິມ.) ແລະໄລຍະສຽງລົບກວນຕ່ຳ (RMS) 0.02° ຫາ 0.04° (ພິມ.)
ຕົວ attenuator ຂັ້ນຕອນຂອງຕົວຮັບໃນຕົວຢູ່ທີ່ທັງສອງພອດ, ຊຶ່ງສາມາດປັບໄດ້ໃນ 5 dB ຂັ້ນຕອນຈາກ 0 dB ຫາ 15 dB
ເພີ່ມຄວາມເຂັ້ມຂຸ້ນຂອງຊ່ວງພະລັງງານປ້ອນເຂົ້າພອດ, ເຊິ່ງປົກປ້ອງເຄື່ອງວິເຄາະຈາກການໂຫຼດເກີນ.
ໜ້າຈໍຫຼາຍສຳຜັດ, ການຄວບຄຸມໄລຍະໄກ ແລະຕົວຊ່ວຍວັດແທກສຳລັບປະສົບການຜູ້ໃຊ້ອັນດັບຕົ້ນໆ
ໜ້າຈໍຫຼາຍສຳຜັດໃຫ້ຟັງຊັນ pinch-to-zoom ມາດຕະຖານທີ່ມີຢູ່ໃນສະມາດໂຟນ. R&S®ZNH ຮອງຮັບທ່າທາງຄວບຄຸມໂທລະສັບແບບປົກກະຕິ, ຊ່ວຍໃຫ້ຜູ້ໃຊ້ຮູ້ສຶກຢູ່ເຮືອນ. ເຖິງແມ່ນວ່າຜູ້ປະຕິບັດການບໍ່ສາມາດເຂົ້າຫາເຄື່ອງມືໄດ້ໂດຍກົງ, ແອັບຯຄວບຄຸມໄລຍະໄກຂອງ PC, Android ແລະ iOS ຟຣີແມ່ນມີໃຫ້ສໍາລັບການປະຕິບັດງານທີ່ບໍ່ມີຮອຍຕໍ່. ຍິ່ງໄປກວ່ານັ້ນ, ຕົວຊ່ວຍການວັດແທກຊ່ວຍເຮັດໃຫ້ການວັດແທກງ່າຍດາຍດ້ວຍລໍາດັບການທົດສອບອັດຕະໂນມັດ, ເລັ່ງຂະບວນການທົດສອບແລະຫຼຸດຜ່ອນຄວາມເປັນໄປໄດ້ຂອງຄວາມຜິດພາດຂອງມະນຸດ.
ຫນ້າຈໍສໍາພັດ capacitive; ການດໍາເນີນງານ intuitive ແລະບໍ່ມີການປັບສະແດງຜົນທີ່ຕ້ອງການ.
ການຕັ້ງຄ່າງ່າຍດາຍແລະໄວທີ່ມີເມນູພາບລວມການຕັ້ງຄ່າ

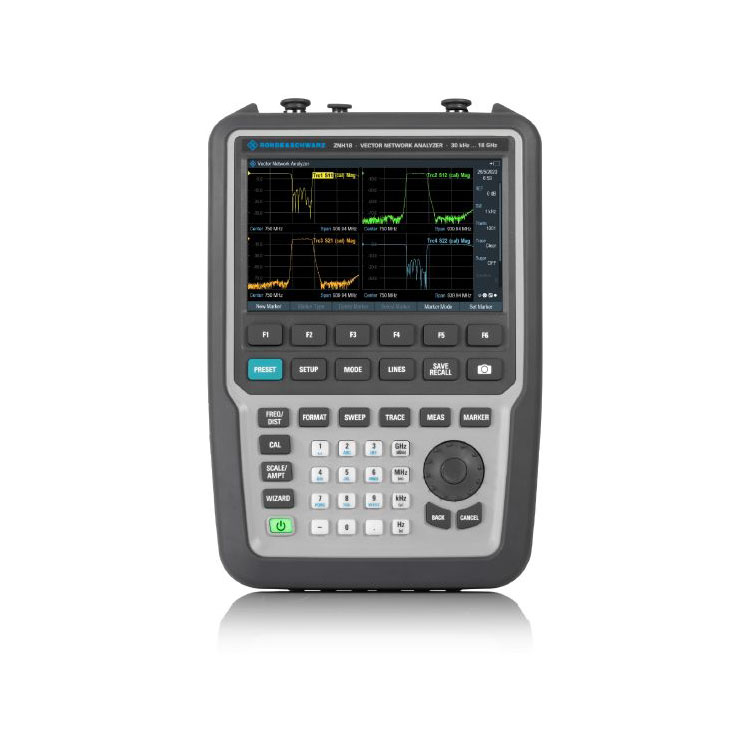

R&S®ZNH ມີທັງກະແຈ ແລະລູກບິດ rotary ເຊັ່ນດຽວກັນກັບການຄວບຄຸມຫນ້າຈໍສໍາຜັດ. ກະແຈມີຂະໜາດໃຫຍ່ ແລະ ວາງອອກໄດ້ດີ, ຊ່ວຍໃຫ້ໃຊ້ງານງ່າຍເມື່ອໃສ່ຖົງມື.
ໜ້າຈໍສຳຜັດແບບ capacitive ໃຫ້ປະສົບການຜູ້ໃຊ້ແບບໃໝ່:
ພົວພັນໂດຍກົງກັບອົງປະກອບໃນຫນ້າຈໍ
ເຂົ້າເຖິງເມນູໄດ້ໄວ
ປ່ຽນຄວາມຖີ່ ແລະຊ່ວງເວລາ
ເພີ່ມ/ຍ້າຍ/ລຶບເຄື່ອງໝາຍ
ແລະອື່ນໆອີກ
ເມນູພາບລວມຂອງການຕັ້ງຄ່າຫຼຸດຜ່ອນຂັ້ນຕອນທີ່ຈໍາເປັນເພື່ອກໍານົດການຕັ້ງຄ່າການວັດແທກ, ເຮັດໃຫ້ການຕິດຕັ້ງໄວ.

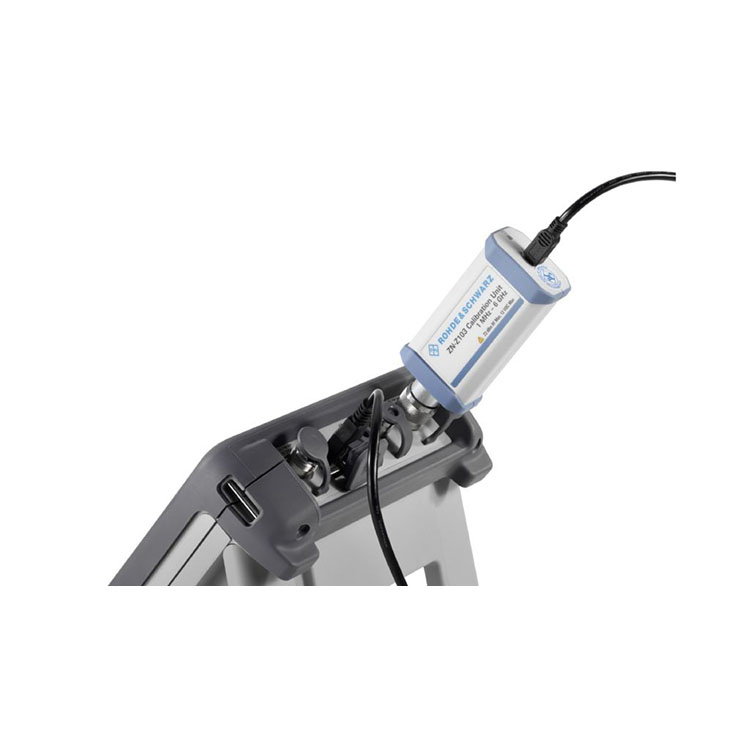

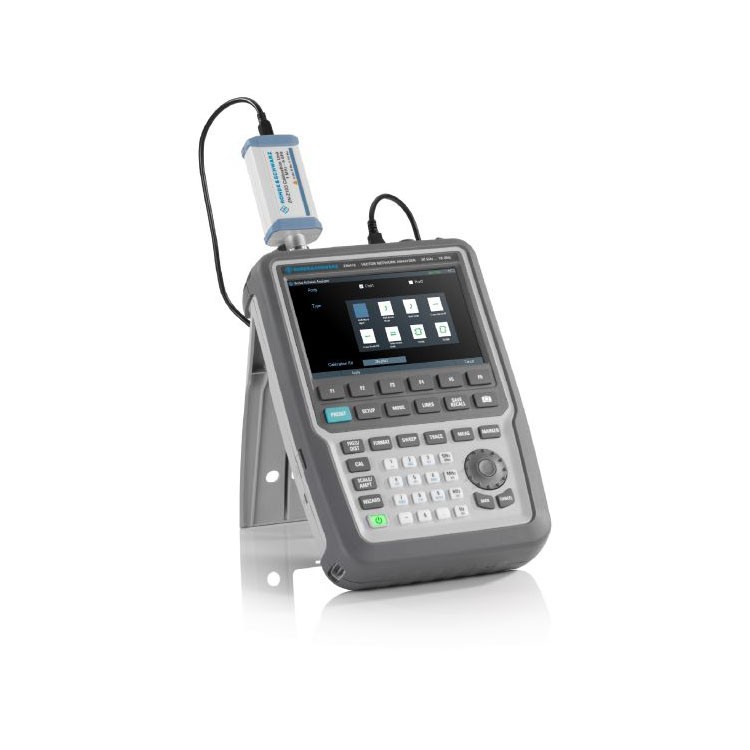

ລຳດັບການສອບທຽບທີ່ກຳນົດໄວ້ໂດຍຜູ້ໃຊ້ໃຫ້ວິທີການທີ່ມີຄວາມຍືດຫຍຸ່ນ.
ຄຸນນະສົມບັດມາດຕະຖານທີ່ສົມບູນແບບແລະຄໍາສັ່ງທາງເລືອກທີ່ງ່າຍດາຍ
ຫົວໜ່ວຍພື້ນຖານ R&S®ZNH ລວມມີ:
ການວັດແທກໄລຍະຫ່າງຫາຄວາມຜິດ
ການວັດແທກການສູນເສຍສາຍເຄເບີນດຽວ
ການວັດແທກການສະທ້ອນ
ການວັດແທກສາຍສົ່ງ
ສີ່ຕົວກໍານົດການ S (S11, ສ12, ສ21, ສ22)
ເມື່ອຕ້ອງການຟັງຊັນເພີ່ມເຕີມ, ທາງເລືອກແມ່ນງ່າຍຕໍ່ການສັ່ງ. ທາງເລືອກທັງຫມົດສາມາດສັ່ງໄດ້ຢ່າງໂປ່ງໃສແລະເປັນເອກະລາດ, ຊຶ່ງຫມາຍຄວາມວ່າບໍ່ມີຄ່າໃຊ້ຈ່າຍທີ່ເຊື່ອງໄວ້ແລະບໍ່ມີຄວາມສັບສົນໃນເວລາສັ່ງ.
ການວັດແທກສີ່ຕົວກໍານົດການ S ສະຫນອງໃຫ້ເປັນມາດຕະຖານ.
